Probador de la Dureza y de la Compresión de la Tableta (Referencia: C53)
Los Engineering Systems C53 son una máquina de prueba de la fuerza mecánica horizontal del cargamento con una capacidad estándar del cargamento de 53 kg. Fácil utilizarlo se ha diseñado específicamente para la dureza de la tablilla que probaba en el suelo de la fábrica.Un equilibrio del pesar y/o un calibrador se pueden conectar con el peso y el grosor de la tableta de la medida. Los resultados de la prueba y los datos del análisis de la estadística se pueden imprimir en la impresora interna o visualizar en una PC vía un interfaz USB o RS232. Las 5 células de carga opcionales kilogramo o 100kg se pueden caber para aumentar la resolución o para ampliar la capacidad.
Características
Mientras que el C53 se diseña para la facilidad de empleo, un número de fuctions avanzados hacen muy versátil y conveniente para el uso en una amplia gama de aplicaciones incluyendo la investigación y desarrollo. Un menú protegido contraseña de la adaptar permite que la operación C53 sea modificada para requisitos particulares completamente para abastecer de todas las aplicaciones. El menú de la disposición también permite configuraciones tales como velocidad de la prueba y unidades visualizadas que se cambiarán.Características del principio:
- Automático del · de los nuevos tratamientos por lotes de los especímenes o de las tablillas
- Carga máxima (dureza) 53 kg con una resolución baja hasta el 1 gram con la célula de carga opcional 5 kg
- Interfaces por Pese el balance y los de Calliper para el peso y la medida del grueso.
- 20x4 carácter LCD que visualiza la carga, el peso, el grueso, la cuenta de la tableta y la otra información
- Los interfaces USB y RS232 se ofrecer como estándar
- Interconecte para el teclado QWERTY opcional que da el acceso a las funciones avanzadas y a los menús de la protegido
- Impresora de la columna del integral 30 con fácil cambiar el rodillo de papel
- Análisis estadístico incluyendo Min, Máx, Medio y de estándar con tiempo y el sello de fecha
- Una opción de 8 velocidades de la prueba: 4, 6, 10, 16, 20, 25, 30 o 50 mm/min
- Opción de unidades: kg, kp, N, libra
- Tamaño máxima del specimen (tableta) 36 mm
- Prueba comenzada por el botón de prueba o el protector de seguridad
- Completamente portable (pesa solamente 8.5 kilogramos)
Características avanzadas:
- La punta de la fractura detectó ajustable a partir del 30 - el 90%
- Por lotes: Análisis estadístico automático después de un número del grupo de pruebas
- Medida del diámetro de la tableta durante rutina automática del apresto
- El tratamiento por lotes detalla la entrada usando el teclado QWERTY después de rutina automática del apresto
- La contraseña protegió rutina de la calibración incluyendo la impresión del certificado de la calibración y la restauración de los valores anteriores de la calibración
- Potencia-abajo ajustable - época del contraluz del LCD de salvar energía
- Software aumentables vía los interfaces USB o RS232
- Almacenaje y memoria de los resultados de la prueba vía la actualización futura de los software
- Análisis estadístico del peso y del grueso vía la actualización futura de los software
Operación
Funcionando, la tableta se coloca en el área del cargamento entre dos boca (platina y émbolo). El platina inmóvil de la mano izquierda se tenerle a una célula de carga de la precisión. El émbolo derecho se motoriza y machaca la tableta entre las boca. La fractura de la tableta se detecta automáticamente y la carga de la fractura (dureza) se visualiza en el LCD.Mientras tanto el émbolo vuelve a su preajustar la posición lista para otra prueba y la impresora interna imprime la dureza, junto con el peso y el grueso si un equilibrio y/o un calliper del pesar están conectados. Los resultados también se visualizan en una PC conectada si están deseados. Los fragmentos de la tableta se recogen en una bandeja situados por debajo de la plataforma del cargamento. Cuando la prueba del tratamiento por lotes es completa el botón de la ESTADÍSTICA se puede presionar para imprimir los datos estadísticos para el tratamiento por lotes.
Las nuevas tamaño de la tableta son fijadas presionando el botón nuevo de la tamaño (NEW SIZE), insertando una tableta, y después presionando el botón de prueba (TEST). La nueva tamaño se detecta automáticamente y la máquina es lista probar el nuevo tratamiento por lotes. Si está deseado el diámetro de la tableta se mide y se imprime, junto con los detalles del producto y la identificación del operador
El émbolo funciona a dos velocidades, a velocidad de la prueba y a velocidad maximar. La velocidad de la prueba es ajustable y se puede fijar entre 4 y 50mm. Velocidad completa maximar es aproximadamente 130 mm/min. Al probar, la velocidad delantera maximar se aplica al émbolo hasta que se alcanza el diámetro de la tableta, velocidad de la prueba entonces se aplica hasta que se detecta la fractura de la tableta, velocidad reversa maximar entonces se aplica al émbolo y vuelve a su preajustar la posición. Si está deseada la prueba puede ser comenzada cerrando al cubierta de seguridad más bien que presionando el botón de (TEST).
Tab | Weight | Thick | Hard | |
No. | (mg) | (mm) | (kg) | |
1 | 379 | 4.73 | 1.04 | |
2 | 381 | 4.74 | 1.63 | |
3 | 380 | 4.74 | 1.82 | |
LAST RESULT CANCELLED | ||||
3 | 378 | 4.71 | 1.43 | |
4 | 380 | 4.72 | 1.86 | |
---------------------------- | ||||
BATCH STATISTICS | ||||
---------------------------- | ||||
Batch No: 3 | ||||
Batch Size: 4 | ||||
Min: 1.04 kg | ||||
Max: 1.86 kg | ||||
Mean: 1.49 kg | ||||
Std Dev: 0.35 | ||||
Time: 15:10 TUE 12/09/06 | ||||
Calibration No: 0004 |
Resultados y Análisis Estadístico
Después de que cada prueba sea completa, los resultados de la prueba se imprimen en la impresora interna y se envían al acceso USB o RS232. Si un equilibrio y/o un calliper del pesar están conectados, el peso y el grueso se imprimen, junto con la dureza, según las indicaciones del ejemplo a la derecha.Si procede, los resultados de la prueba pasada pueden ser cancelados. Esto borra los resultados para la prueba pasada, la prueba siguiente entonces reemplazar estos resultados. En el ejemplo aquí el tercer resultado fue cancelado.
Cuando un tratamiento por lotes es completo la estadística puede ser calculada. Del minimo, del máximo, del medio y la desviación de estándar se puede imprimir para el tratamiento por lotes actual, junto con el número de tratamiento por lotes y la tamaño y una estampilla de fecha. La estadística también se envía otra vez al interfaz USB/RS232.
Opciones de la Célula de Carga
Para las pruebas muy bajas de la carga, una célula de carga de 5 kg está disponible. La resolución es 1g y el pico mínimo detectó la carga es 0.03 kg. Una célula de carga de 100 kg se puede caber alternativomente para aumentar la capacidad de la máquina, dando una resolución de 20g y un pico mínimo detectó la carga de 0.6 kg. Calibración del C53 La calibración absoluta es realizada fácilmente por el cargamento del peso muerto. Usando una horquilla diseñada propósito de la calibración, la máquina se coloca sobre su cara de la mano izquierda cerca al borde del banco banco de trabajo. Una suspensión, formada especialmente para borrar la máquina, la cubierta y el banco, se coloca sobre la plataforma del cargamento para permitir el deadweight que carga para ser alcanzado.Una contraseña protegió a utilizadores de las guías de la rutina de la calibración con el procedimiento de la calibración e imprime un certificado de la calibración usando la impresora interna. Las calibraciones anteriores se pueden restablecer en caso de que la máquina esté calibrada accidentalmente, un número de la calibración se imprimen en datos del análisis estadístico para controlar los valores correctos de la calibración son funcionand.
Información Adicional
El C53 fue introducido en 2006 como "máquina de prueba de la dureza de la tableta del suelo de la fábrica" y experimenta el desarrollo continuo. Se diseña para proporcionar a una máquina de prueba de la fuerza mecánica fuerte, robusta y compacta que sea conservador clasificada en funcionamiento. La precisión hizo las cargas de sistema mecánicas del cargamento el espécimen (tableta) en un de velocidad constante sin importar carga aplicada.El C53 se ha diseñado con confiabilidad y la facilidad del mantenimiento en mente. Los conectores internos se guardan a un mínimo y el trazado de circuito se incluye para proteger la máquina contra sobrecarga y la sobreactuación. Durante una prueba el émbolo del cargamento invertirá automáticamente y la prueba será cancelada si se sobrecarga la célula de carga o si ha viajado el émbolo demasiado lejos.
La impresora integral se monta a ras en el panel de delante de la cubierta principal y el rodillo de papel se puede cambiar fácilmente vía una puerta en la base de la máquina.
El software de funcionamiento en la máquina puede ser actualizado con una PC vía el interfaz USB o RS232. Los clientes pueden controlar para saber si hay versiones actualizadas de softwares y encontrar las instrucciones para descargar los softwares aquí. Los requisitos específicos del cliente tales como rutinas especiales de la prueba o de la estadística o formatos de la salida pueden ser accomated a través de los softwares escritos de encargo - entre en contacto con los Engineering Systems para más detalles.
Durante una prueba, se detecta la fractura cuando la carga instantánea detectada por la célula de carga baja a un conjunto % de la carga máxima que se ha alcanzado durante una prueba determinada. Esto se fija típicamente hasta el 70% pero puede ser cambiada si las características de la tableta o del espécimen son inusuales. La fractura detectó la punto se puede seleccionar vía para set-up el menú entre 10 y el 90%.
Especificaciones estándares
- Opción de 4 unidades de salida: Kilogramo (kg), Kilopond (kp), neutonio (N) o libra (libra)
- Cargas máximas (dureza): 53 kg, 53 kp, 520 N o 116 libras respectivamente
- Linearidades: Mejore que +/- 0.2% de FSR. Típicamente +/- 0.05% de FSR
- Cargue las resoluciones: 0.01 kg, 0.01 kp, 0.1 N o 0.01 libras respectivamente
- Carga perceptible mínima de la fractura: 0.3 kg
- Indicación de la carga: exhibición del LCD del carácter 20x4, impresora interna, interfaces USB y RS232
- Opción de 8 velocidades de la prueba: 4, 6, 10, 16, 20, 25, 30, 50 mm/min
- Velocidad delantera y rápidamente de vuelta rápida: 130 mm/min
- Diámetro máximo del espécimen tableta: 36 mm
- Calibración: Pesos muertos en el kg
- Requisitos de potencia: 110/120 VAC de 2.0A o 220/240 VAC de 1.0A (selección externa vía sostenedor del fusible)
- Dimensiones de la máquina: ancho 283 mm, profundidad 235 mm, altura 160 mm
- Peso de la máquina: 8.5 kg
- Tamaño del envío: 360 mm x 360 mm x 260 mm
- Peso del envío: 11 kg
Mida el peso, el grueso y la dureza para menos que £4,000

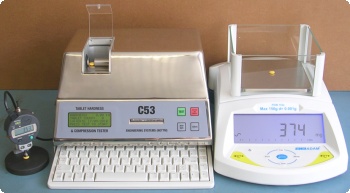

La fotografía abajo, las demostraciones el C53 que es utilizado conjuntamente con el Adam pesa el balance y la galga que mide del grueso de Mitutoyo. Los resultados todos se imprimen en la impresora C53. Haga clic encendido el cuadro para una versión más grande.
Éntrenos en contacto con para la tasación del C53 y de los accesorios.
